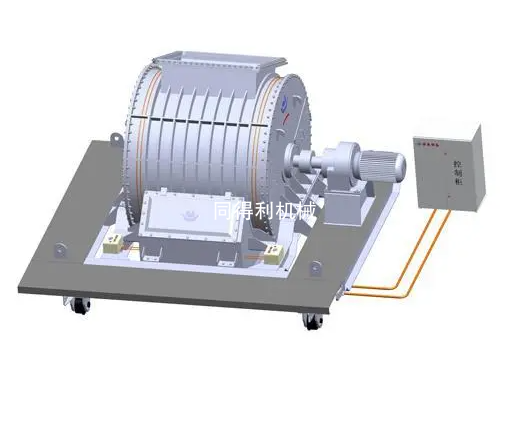

【鋼廠專用旋轉閥】干熄焦旋轉密封閥

　　干熄焦旋轉密封閥既能連續定量地排料，又具有良好的密封性及耐磨性。可以有效地控制干熄爐內的循環氣體和粉塵的外泄，穩定干熄爐內循環氣體的壓力，是現代先進干熄焦工藝必選的關鍵設備?！　∥夜緦?業生產(B)GFY、YJD系列關風機(關風器)、星型卸料器、DS系列電動鎖氣器、DN型旋轉閥，快開閥、清潔閥、風送式旋轉閥等產品。廣泛應用于糧食、飼料、石油化工、制藥、淀粉、油脂、化工干燥、除塵、冶金、環保、電子、煤炭、建筑、電力機械等行業設備上。用于固體粒料、粉料、超微粉體在氣力輸送及管網正負壓狀態下的卸料?！倦娫?微信咨詢：陳經理18068546632】　　冷焦排出系統：　　冷卻后的焦炭由電磁振動給料器定量排出，送入旋轉密封閥，通過旋轉密封閥的旋轉在封住干熄爐內循環氣體不向爐外泄漏的情況下，把焦炭連續地排出，連續定量排出的焦炭通過排焦溜槽送到帶式輸送機上輸出。　　干熄焦冷焦排出設備由排焦裝置及運焦皮帶兩部分組成。排焦裝置包括檢修用平板閘門、電磁振動給料器、旋轉密封閥、吹掃風機、自動潤滑裝置、排焦溜槽等設備?！　?、平板閘門：安裝在干熄爐底部出口。正常生產時平板閘門完全打開，在年修或排焦裝置需要檢修時，關閉平板閘門防止干熄爐底部的焦炭落下。　　2、磁振動給料器：是焦炭定量排焦裝置，通過改變勵磁電流大小，來改變電磁振動給料器的振幅，從而改變焦炭的排出量。電磁振動給料器內設有振幅和溫度檢測器?！　?、旋轉密封閥：把振動給料器定量排出的焦炭在密閉狀態下連續地排出。設有正反轉，正常生產時正轉，事故時反轉?！　?、排焦溜槽：排焦溜槽是將旋轉密封閥排出的焦炭送至皮帶機的設備，以保證干熄焦裝置的連續正常運轉。排焦溜槽位于旋轉密封閥下部，旋轉密封閥連續排出的焦炭通過排焦溜槽中擋板的切換，排到指定的皮帶機上?！　?、吹掃風機：吹掃風機向電磁振動給料器、旋轉密封閥不間斷地吹入空氣，以保證設備殼體內部正壓，防止灰塵進入，延長設備使用壽命，同時降低電磁振動給料器線圈的溫度，電磁振動給料器線圈的溫度要求不高于設定值。當吹掃風機出現故障時，通電磁切換閥自動切換到管道壓縮空氣或氮?dú)饨o電磁振動給料器和旋轉密封閥送風?！　?、自動給脂泵：自動潤滑泵定時、定量地向旋轉密封閥的軸承和密封環提供潤滑脂。自動潤滑的時間間隔由人工設定，該裝置設有油位低下檢測及換向檢測等。自動給脂泵設現場單獨操作、中央控制室單獨操作和中控室PLC連動操作三種操作方式。　　7、運焦皮帶：由干熄爐冷卻段冷卻后的焦炭經平板閘門、電磁振動給料器、旋轉密封閥及排焦溜槽排至運焦皮帶上，由運焦皮帶將冷焦運走。運焦皮帶機上設有電子皮帶秤、高溫輻射計及超溫灑水裝置。電子皮帶秤對焦炭進行連續稱量，稱量值與設定值的偏差值反饋給電磁振動給料器，將排焦量控制在穩定的設定值范圍。當高溫輻射計檢測到排出的焦炭溫度超過設定的排焦溫度上限時，噴水裝置啟動，噴水降溫，以防燒壞皮帶機。皮帶機機頭機尾落料點設灰塵點，為安全正常運行還設有皮帶糾偏裝置及拉繩開關。【電話/微信咨詢：陳經理18068546632】　　常州同得利機械廠擁有多年的研發生產/定制卸料閥旋轉閥的經驗，秉承質量第一、用戶至上的原則。我們的旋轉閥能夠處理鋰電池、鋼廠、電廠、水泥、礦山、環保、塑料、化工、食品和醫藥等行業的各種顆粒、片狀、塊狀物料、粉料、超微粉體等。《掃二維碼-添加陳經理微信-咨詢產品》　　The dry quenching rotary sealing valve can continuously and quantitatively discharge materials, and has good sealing and wear resistance. It can effectively control the leakage of circulating gas and dust inside the dry quenching furnace, stabilize the pressure of circulating gas inside the dry quenching furnace, and is a key equipment that must be selected for modern advanced dry quenching technology.　　Our company specializes in the production of (B) GFY, YJD series shut-off fans (shut-off fans), star shaped unloaders, DS series electric air locks, DN type rotary valves, quick opening valves, cleaning valves, pneumatic rotary valves, and other products. Widely used in industries such as grain, feed, petrochemicals, pharmaceuticals, starch, fats, chemical drying, dust removal, metallurgy, environmental protection, electronics, coal, construction, and power machinery. Used for unloading solid particles, powders, and ultrafine powders under pneumatic conveying and positive and negative pressure in pipeline networks.　　Rotary sealing valve: continuously discharge the coke quantitatively discharged from the vibrating feeder in a closed state. Equipped with forward and reverse rotation, it can rotate forward during normal production and reverse during accidents.

相關產品：

【替代-全球一線品牌科倍*Coper**】德國旋轉閥

對標【國際一線品牌-澤普*zeppe**】旋轉閥

【國產 VS 進口】荷蘭西屋DMN旋轉閥

立即咨詢

產品中心

Product Center Product

關風機系列

DS-FE電動鎖氣器系列

LGFW-FE鏈條傳動系列

YJD-AB標準系列

聯系我們

聯系人：18068546632 陳經理

聯系人：黃經理

固話：18068546632

郵箱：1337695911@qq.com

地址：江蘇省常州市天寧區常州檢驗檢測產業園6號樓601室

產品介紹
核心優勢
施工案例
相關產品

參數名稱	參數值
品名	干熄焦旋轉密封閥，旋轉排出閥，鋼廠專用旋轉閥
應用行業	鋼廠焦化廠干熄焦
品牌	常州同得利，國盛商標
干熄焦旋轉密封閥特點	連續定量排料，良好的密封性及耐磨性

　　干熄焦旋轉密封閥既能連續定量地排料，又具有良好的密封性及耐磨性?？梢杂行У乜刂聘上t內的循環氣體和粉塵的外泄，穩定干熄爐內循環氣體的壓力，是現代先進干熄焦工藝必選的關鍵設備。

　　我公司專業生產(B)GFY、YJD系列關風機(關風器)、星型卸料器、DS系列電動鎖氣器、DN型旋轉閥，快開閥、清潔閥、風送式旋轉閥等產品。廣泛應用于糧食、飼料、石油化工、制藥、淀粉、油脂、化工干燥、除塵、冶金、環保、電子、煤炭、建筑、電力機械等行業設備上。用于固體粒料、粉料、超微粉體在氣力輸送及管網正負壓狀態下的卸料。【電話/微信咨詢：陳經理18068546632】

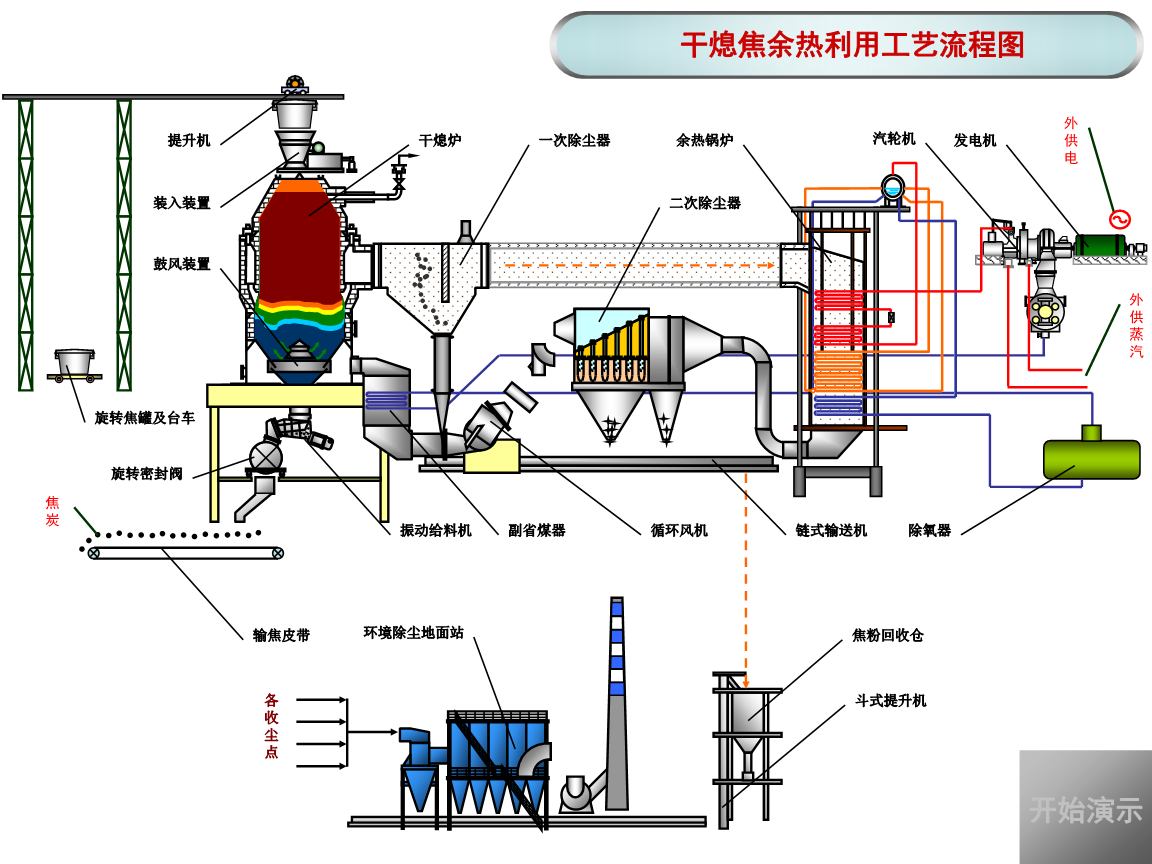

干熄焦余熱利用工藝流程圖

　　冷焦排出系統：

　　冷卻后的焦炭由電磁振動給料器定量排出，送入旋轉密封閥，通過旋轉密封閥的旋轉在封住干熄爐內循環氣體不向爐外泄漏的情況下，把焦炭連續地排出，連續定量排出的焦炭通過排焦溜槽送到帶式輸送機上輸出。

　　干熄焦冷焦排出設備由排焦裝置及運焦皮帶兩部分組成。排焦裝置包括檢修用平板閘門、電磁振動給料器、旋轉密封閥、吹掃風機、自動潤滑裝置、排焦溜槽等設備。

　　1、平板閘門：安裝在干熄爐底部出口。正常生產時平板閘門完全打開，在年修或排焦裝置需要檢修時，關閉平板閘門防止干熄爐底部的焦炭落下。

　　2、磁振動給料器：是焦炭定量排焦裝置，通過改變勵磁電流大小，來改變電磁振動給料器的振幅，從而改變焦炭的排出量。電磁振動給料器內設有振幅和溫度檢測器。

　　3、旋轉密封閥：把振動給料器定量排出的焦炭在密閉狀態下連續地排出。設有正反轉，正常生產時正轉，事故時反轉。

　　4、排焦溜槽：排焦溜槽是將旋轉密封閥排出的焦炭送至皮帶機的設備，以保證干熄焦裝置的連續正常運轉。排焦溜槽位于旋轉密封閥下部，旋轉密封閥連續排出的焦炭通過排焦溜槽中擋板的切換，排到指定的皮帶機上。

　　5、吹掃風機：吹掃風機向電磁振動給料器、旋轉密封閥不間斷地吹入空氣，以保證設備殼體內部正壓，防止灰塵進入，延長設備使用壽命，同時降低電磁振動給料器線圈的溫度，電磁振動給料器線圈的溫度要求不高于設定值。當吹掃風機出現故障時，通電磁切換閥自動切換到管道壓縮空氣或氮?dú)饨o電磁振動給料器和旋轉密封閥送風。

　　6、自動給脂泵：自動潤滑泵定時、定量地向旋轉密封閥的軸承和密封環提供潤滑脂。自動潤滑的時間間隔由人工設定，該裝置設有油位低下檢測及換向檢測等。自動給脂泵設現場單獨操作、中央控制室單獨操作和中控室PLC連動操作三種操作方式。

　　7、運焦皮帶：由干熄爐冷卻段冷卻后的焦炭經平板閘門、電磁振動給料器、旋轉密封閥及排焦溜槽排至運焦皮帶上，由運焦皮帶將冷焦運走。運焦皮帶機上設有電子皮帶秤、高溫輻射計及超溫灑水裝置。電子皮帶秤對焦炭進行連續稱量，稱量值與設定值的偏差值反饋給電磁振動給料器，將排焦量控制在穩定的設定值范圍。當高溫輻射計檢測到排出的焦炭溫度超過設定的排焦溫度上限時，噴水裝置啟動，噴水降溫，以防燒壞皮帶機。皮帶機機頭機尾落料點設灰塵點，為安全正常運行還設有皮帶糾偏裝置及拉繩開關。【電話/微信咨詢：陳經理18068546632】

　　常州同得利機械廠擁有多年的研發生產/定制卸料閥旋轉閥的經驗，秉承質量第一、用戶至上的原則。我們的旋轉閥能夠處理鋰電池、鋼廠、電廠、水泥、礦山、環保、塑料、化工、食品和醫藥等行業的各種顆粒、片狀、塊狀物料、粉料、超微粉體等。

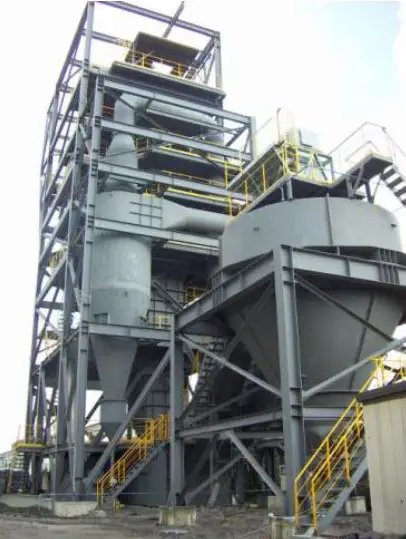

干熄焦實圖

《掃二維碼-添加陳經理微信-咨詢產品》

weixintg

　　The dry quenching rotary sealing valve can continuously and quantitatively discharge materials, and has good sealing and wear resistance. It can effectively control the leakage of circulating gas and dust inside the dry quenching furnace, stabilize the pressure of circulating gas inside the dry quenching furnace, and is a key equipment that must be selected for modern advanced dry quenching technology.

　　Our company specializes in the production of (B) GFY, YJD series shut-off fans (shut-off fans), star shaped unloaders, DS series electric air locks, DN type rotary valves, quick opening valves, cleaning valves, pneumatic rotary valves, and other products. Widely used in industries such as grain, feed, petrochemicals, pharmaceuticals, starch, fats, chemical drying, dust removal, metallurgy, environmental protection, electronics, coal, construction, and power machinery. Used for unloading solid particles, powders, and ultrafine powders under pneumatic conveying and positive and negative pressure in pipeline networks.

　　Rotary sealing valve: continuously discharge the coke quantitatively discharged from the vibrating feeder in a closed state. Equipped with forward and reverse rotation, it can rotate forward during normal production and reverse during accidents.
